На данный момент на территории СНГ в основном используется 6 типов радаров радиочастотного замера и 2 радара лазерного. Все они имеют по несколько модификаций, отличающихся способом установки, ведения цели и дополнительной функциональности. Итак, начнём с наиболее нашумевшего за последние годы радара ГАИ Украины:
|
|
|

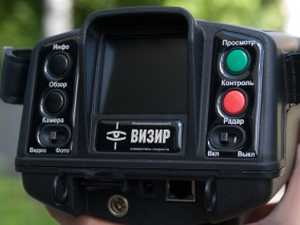

Визир
Максимальная дальность измерения скорости на ровной дороге по автомобилю типа "Жигули", м, не менее: 400
Диапазон измерения скоростей, км/ч: от 20 до 250
С шагом, км/ч: 1
При скорости патрульного автомобиля, км/ч: от 30 до 150
Частота видеозаписи, кадров/с: 3, 6, 12
Графическое разрешение одиночного кадра, пикселей: 640х480 (VGA)
Дальность определения регистрационного номерного знака автомобиля по изображению на дисплее при его максимальном увеличении, м: не менее 80
Пределы допускаемой абсолютной погрешности измерения скорости, км/ч, не более
В патрульном режиме: ±2
В стационарном режиме: ±1
Рабочая частота излучения, ГГц: 24,150±0,1 (К-диапазон)
Сайт производителя http://www.ikar-spb.com/, компания "ИКАР"
|
|
|
|
Беркут
Рабочая частота излучения, ГГц: 24,150±0,1 (К-диапазон)
Дальность измерений, м, не менее: 200-800 (3 режима)
Диапазон измеряемых скоростей, км/час: 20 - 250
Время измерения скорости сек: 0.3, в периоде 1 сек
Производство: компания Ольвия, Санкт-Петербург
|
|
|
|
Радис
Рабочая частота излучения, ГГц: 24,150 ± 0,1 (К-диапазон)
Дальность измерений, не менее: 300, 500, 800 м (три уровня)
Диапазон измеряемых скоростей: 10 - 300 км/час
Время измерения скорости: 0.3 сек
Производство: компания Симикон, Санкт-Петербург.
|
|
|
|
Сокол-1,2,3, М,С-М
Рабочая частота, ГГц: 10,525 ГГц ± 0,025 (X-диапазон)
Дальность измерений, м, не менее: 200-600
Диапазон измеряемых скоростей 20 - 250 км/час
Время измерения скорости 0.4 сек
Производство: компания ОЛЬВИЯ, Санкт-Петербург
|
|
|
|
Искра-1
Рабочая частота, ГГц: 24.15 ± 0,1 (К-диапазон)
Дальность измерений, м, не менее: 300, 500, 800(три уровня)
Диапазон измеряемых скоростей 30 - 210 км/час
Время измерения скорости 0.3 - 1.0 сек
Производство: компания Симикон, Санкт-Петербург.
|
|
|
|
ЛИСД-2
Рабочая частота, мкм: 0,8, лазерный (L-диапазон)
Дальность измерений, м: до 800
Диапазон измеряемых скоростей, км/час: 0 - 250
Время измерения скорости, с: 0.45
Производство: Красногорский завод им. С.А. Зверева
|
|
|
|
Арена
Арена устанавливается на треноге, на обочине дороге, в 3-5 м от края контролируемой проезжей части. Питание прибора производится от аккумулятора, размещенного в специальном боксе. Все превысившие установленный порог скорости транспортные средства автоматически фотографируются. Данные о нарушениях накапливаются в памяти прибора или передаются по радиоканалу на мобильный пост ДПС, расположенный на расстоянии до 1.5 км по ходу движения автотранспорта.
Прибор устанавливается сбоку от края дороги на треноге. В таком режиме прибор способен контроллировать до 3-х полос движения
Рабочая частота, ГГц: 24.15 ± 0,1 (К-диапазон)
Пределы допускаемой абсолютной погрешности измерения скорости, км/ч, не более: ±2
Диапазон измеряемых скоростей, км/час: 20 - 250
Вероятность определения чистых государственных знаков автомобилей на мониторе внешнего компьютера, %, не менее: 90
|
|
|
|

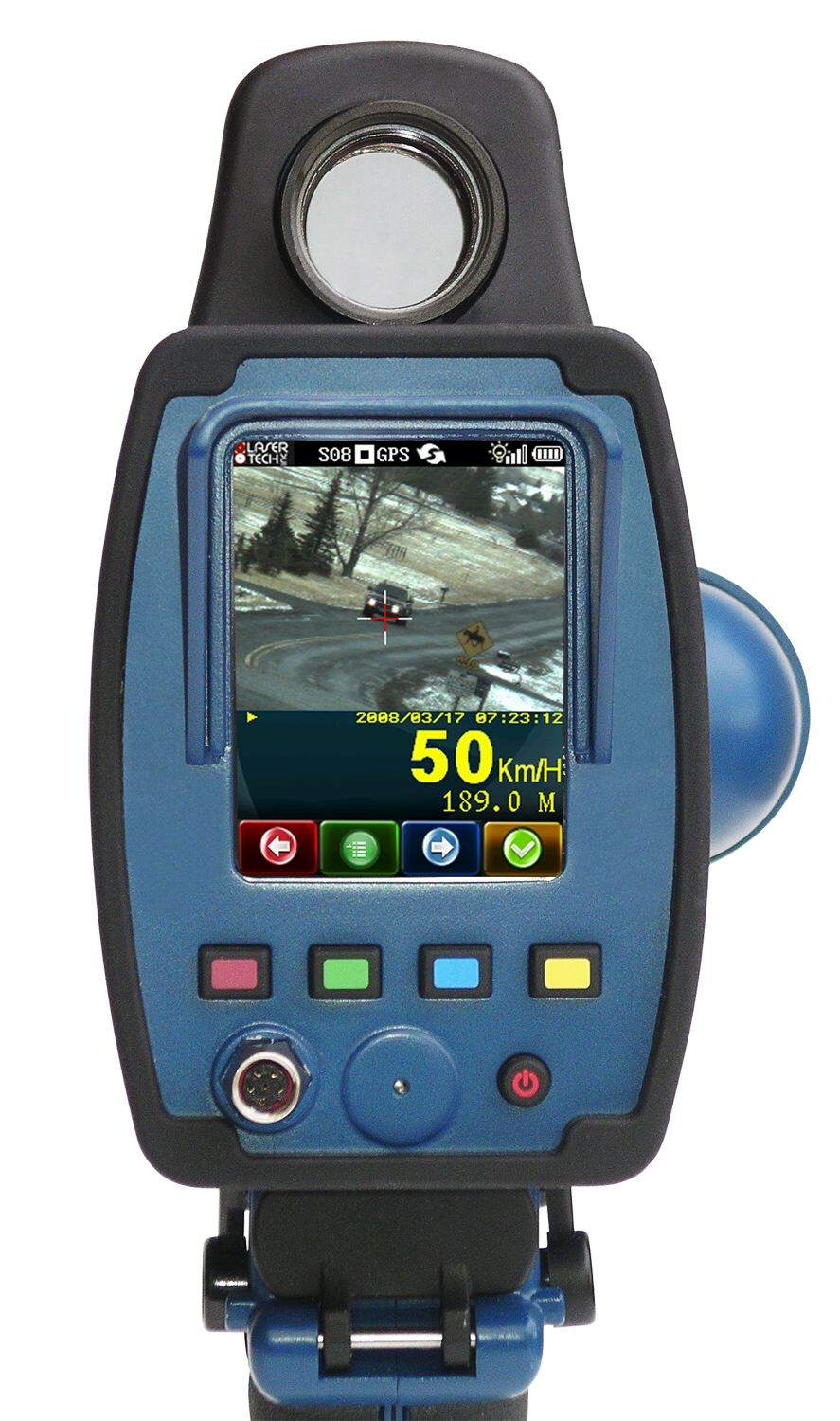

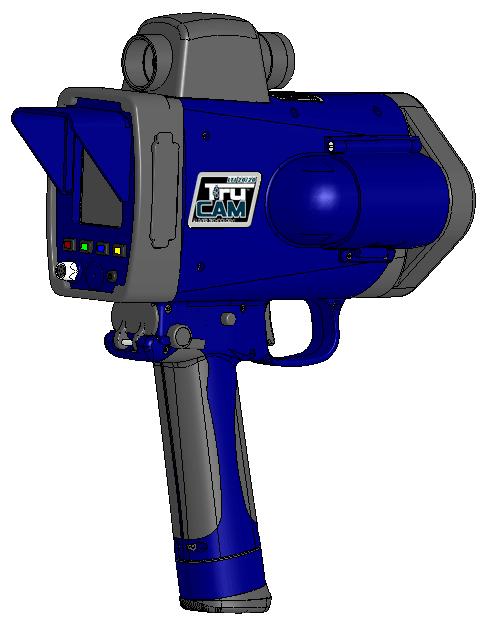

Трукам (Truecam, TruCam)
Технические характеристики (основные) радара Трукам (TrueCam, TruCam):
Окружающая среда: NEMA4 / IP55, пыле- и водонепроницаемость
Температурный диапазон: -10°С- +60°С
Точность измерений: ± 2 км/час
Диапазон скоростей: 0 км/час - 320 км/час
Абсолютная точность дистанции: ±15 см
Минимальное расстояние:
Скорость: 15 метров
Плохая погода: 61 метрметров
Время измерения: 0.33 секунды
Длина волны: 905 миллимикрон
Расхождение луча: 2.5 милирадиан
Безопасность для глаз: FDA Класс 1 (CFR 21) IEC 60825-1
Технические средства:
Хранение данных: сменная карта SD (4 ГБайт и более)
Матрица фото: 3.1 MPixel (2048x1536)
GPS приемник: каналы - 20
|
Для всех кому показалось, что данной технической информации недостаточно, то в ближайшее время мы подготовим более развернутое досье по каждому радару.
